2014年9月号の6080シングルステレオアンプの製作記事に間違いがありました．

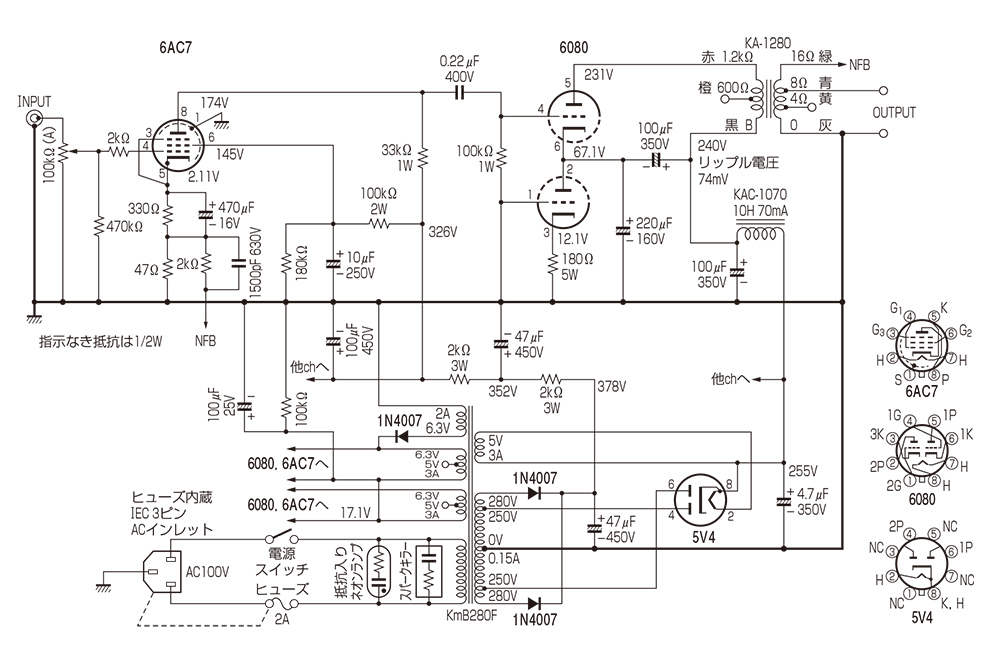

9月号71ページ図3の回路図は，出力トランスのインピーダンス表記と，ヒーターバイアス回路の電解コンデンサー100μF/25Vの位置に誤りがあります．正しくは以下の回路図となります．

また，9ページのカラー実体配線図では，電源トランスのB電源の0V端子がアースに接続されておらず，B（黒線）が電源に接続されていません．Lチャンネルの電解コンデンサー220μF/160Vの極性が逆になっています．入力のシールド線が入力端子とボリュームで逆になっています．

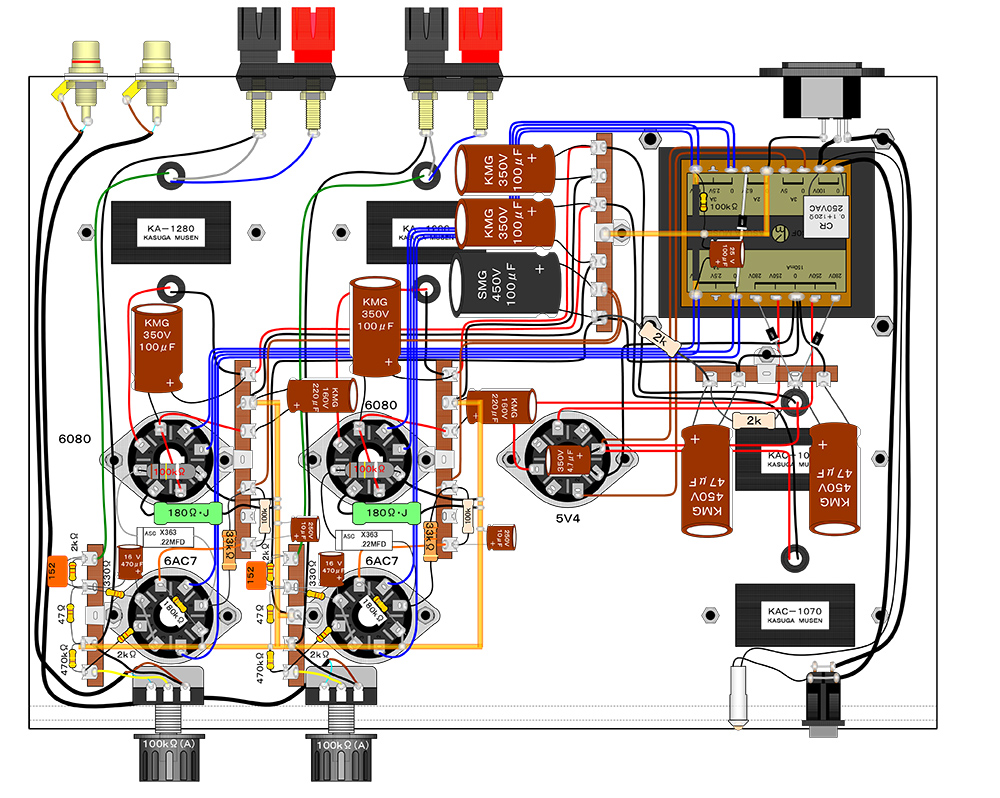

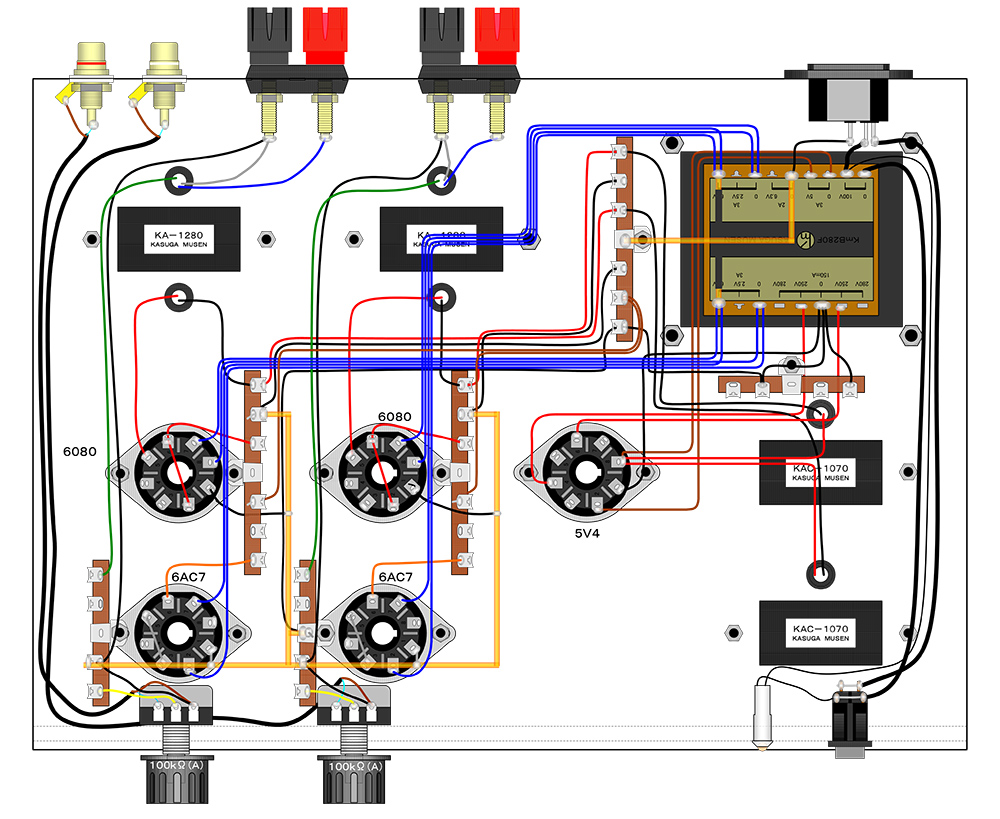

以下に訂正した実体配線図を掲載します．使用するソフトの関係で線を撚ったようには書けませんがヒーターに関しては撚って配線してください．

また，実体配線図は掲載時の写真と異なる場所があります．写真では電源の100μF/350V（電源トランスの横）から出力トランスＢの配線が行っていますが，実体配線図ではリップル打消し用の100μF/350V（出力トランスの下側）に移動してあります．この方がわずかながらチャンネルセパレーションなども向上するはずなので，あえて変更してあります．
12月号では4枚の途中経過の実体配線図をWEBに掲載すると予告しましたが，実際に作業してみると今回の実体配線図2枚にまとめたほうが誤解がないと思いましたので，2枚としました．
長島勝
